Che cos’è un portale radiometrico?
Un portale radiometrico è un sistema di rilevazione automatica progettato per identificare la presenza di materiale radioattivo su veicoli o merci in transito. Funziona come un “cancello” dotato di rilevatori sensibili alle radiazioni ionizzanti: quando un oggetto attraversa il varco, il sistema analizza in tempo reale gli impulsi emessi e segnala eventuali anomalie radiometriche tramite allarmi ottici e acustici.
Si dividono in due grandi categorie: portale radiometrico fisso e mobile. Pur condividendo la stessa funzione di base, differiscono per struttura, contesto d’impiego e requisiti di installazione e manutenzione.
Portale radiometrico fisso: caratteristiche e utilizzi
Cos’è un portale radiometrico fisso
Un portale radiometrico fisso è un’installazione permanente collocata in un punto di controllo stabile: agli ingressi di impianti industriali, agli accessi di centrali, presso i varchi di discariche, fonderie e acciaierie, o in altri siti dove il transito di materiali va monitorato in modo continuativo.
La struttura è ancorata al suolo, spesso integrata nell’infrastruttura esistente, e collegata a sistemi di alimentazione e acquisizione dati permanenti.
Caratteristiche principali
- Alta sensibilità: il portale fisso garantisce una copertura omogenea e un’elevata capacità di rilevazione, anche per sorgenti a bassa attività.
- Integrazione con sistemi di controllo: può essere collegato a software di gestione, database e sistemi di videosorveglianza per una tracciabilità completa degli eventi.
- Operatività continua: progettato per funzionare 24 ore su 24, 7 giorni su 7, con minima necessità di intervento umano.
- Allarmi multivalore: consente di impostare soglie differenziate per diversi tipi di radiazione (gamma, neutroni) e configurare risposte automatiche agli allarmi.
Dove viene utilizzato
Il portale radiometrico fisso è impiegato principalmente in:
- Acciaierie e fonderie: per il controllo del rottame metallico in ingresso e rilevare la presenza di sorgenti radioattive accidentalmente incluse nel materiale;
- Porti e dogane: al controllo di container e merci in importazione/esportazione.
- Impianti di trattamento rifiuti: per prevenire l’ingresso di materiale radioattivo nei cicli di smaltimento;
- Siti industriali con sorgenti radioattive: per sorvegliare le aree di accesso e verificare che nessun materiale radioattivo esca dai perimetri autorizzati.
Portale radiometrico mobile: caratteristiche e utilizzi
Cos’è un portale radiometrico mobile
Un portale radiometrico mobile è una versione trasportabile e rapidamente installabile dello stesso sistema. È progettato per essere operativo in tempi brevi, senza richiedere fondazioni o opere edili permanenti. La sua flessibilità lo rende adatto a controlli temporanei, campagne di monitoraggio, situazioni di emergenza o luoghi dove un’installazione fissa non è praticabile.
Caratteristiche principali
- Trasportabilità: si monta e smonta rapidamente e può essere trasferito da un sito all’altro con un normale mezzo di trasporto;
- Alimentazione autonoma: molti modelli possono funzionare con generatori, batterie o connessione alla rete locale, senza necessità di impianti elettrici dedicati;
- Semplicità operativa: l’interfaccia è progettata per personale non specializzato, con istruzioni chiare e allarmi intuitivi;
- Adattabilità: utilizzabile su diversi tipi di superficie e in condizioni ambientali variabili.
Dove viene utilizzato
Il portale radiometrico mobile è la scelta ideale per:
- Controlli temporanei su cantieri e aree di bonifica: durante interventi di risanamento ambientale o demolizione di strutture potenzialmente contaminate;
- Situazioni di emergenza radiologica: per attivare rapidamente punti di controllo in aree colpite da eventi incidentali.
Portale fisso vs portale mobile: le differenze principali
| Caratteristica | Portale fisso | Portale mobile |
|---|---|---|
| Installazione | Permanente, richiede opere civili | Rapida, senza fondazioni |
| Operatività | Continua, 24/7 | A tempo, campagne mirate |
| Sensibilità | Molto alta, rilevatori di grandi dimensioni | Alta, calibrata per il trasporto |
| Integrazione IT | Completa (database, videosorveglianza) | Parziale o autonoma |
| Alimentazione | Rete elettrica dedicata | Rete locale, batterie, generatore |
| Costo di installazione | Più elevato | Più contenuto |
| Flessibilità d’uso | Bassa (punto fisso) | Alta (multisito) |
| Manutenzione | Programmata, in loco | Centralizzata o in situ |
Come funziona la rilevazione: principi tecnici
Entrambe le tipologie si basano su rilevatori di radiazione gamma (e, in configurazioni avanzate, neutroni). I materiali più comuni per i rilevatori sono:
- Scintillatori organici (plastici): risposta rapida e adatta a volumi di rilevazione elevati.
- Elio-3 (He3) o polietilene borato: per la rilevazione di neutroni, impiegata in contesti di sicurezza ad alto livello.
Quando la radiazione colpisce il rilevatore, genera un segnale luminoso che viene convertito in un impulso elettrico proporzionale all’intensità del campo. L’elettronica del portale elabora questo segnale e lo confronta con la soglia di allarme preimpostata. Se il valore supera la soglia, il sistema attiva l’allarme e registra l’evento.
La spettrometria gamma integrata nei modelli più avanzati consente anche di identificare il tipo di radionuclide presente, distinguendo tra i diversi materiali e rendendo ipotizzabile l’origine e la pericolosità.
Manutenzione del portale radiometrico: cosa prevede e perché è fondamentale
La corretta manutenzione di un portale radiometrico non è solo una buona pratica: è un obbligo normativo. Il D.Lgs. 101/2020, che recepisce la Direttiva Euratom 2013/59, impone precisi obblighi di sorveglianza e verifica per i sistemi di rilevazione impiegati nei siti soggetti ad autorizzazione radiologica.
Manutenzione ordinaria
La manutenzione ordinaria comprende:
- Verifica del funzionamento dei rilevatori: test di risposta con sorgenti di riferimento certificate per confermare la sensibilità del sistema.
- Controllo delle soglie di allarme: verifica che le soglie siano correttamente impostate in relazione al fondo radiologico ambientale del sito.
- Ispezione dell’hardware: controllo dei cavi, dei connettori, delle strutture meccaniche e dei sistemi di alimentazione.
- Aggiornamento del software: installazione di patch di sicurezza e aggiornamenti funzionali dei sistemi di acquisizione dati.
- Taratura periodica: ricalibrazione dei rilevatori secondo le procedure previste dal produttore e dalla normativa.
La frequenza degli interventi ordinari dipende dall’intensità d’uso del portale e dal contesto operativo.
Manutenzione straordinaria
La manutenzione straordinaria interviene in caso di:
- Guasto o malfunzionamento di uno o più rilevatori
- Allarmi anomali non riconducibili a sorgenti reali (falsi positivi ricorrenti)
- Modifiche strutturali dell’area di installazione che alterino la geometria del varco
- Aggiornamenti importanti dell’hardware o sostituzione di componenti obsoleti
Verifiche documentali e registro degli interventi
Ogni intervento di manutenzione deve essere registrato in un apposito registro, con data, descrizione dell’attività, risultati delle verifiche e firma del tecnico responsabile. Questa documentazione è parte integrante del sistema di gestione della sicurezza radiologica e può essere richiesta in sede di ispezione da parte degli enti di controllo competenti.
Normativa di riferimento in Italia
In Italia, l’impiego e la gestione dei portali radiometrici sono disciplinati dal D.Lgs. 101/2020. Per i siti che ricevono rottame metallico o rifiuti, la normativa impone specifici obblighi di controllo radiometrico all’ingresso, con procedure definite per la gestione degli allarmi e la notifica agli enti competenti in caso di rinvenimento di materiale radioattivo.
Gli impianti soggetti a obbligo di controllo devono dotarsi di portali, mantenuti in efficienza e verificati periodicamente da Esperti di radioprotezione (EdR) ai sensi della normativa vigente.

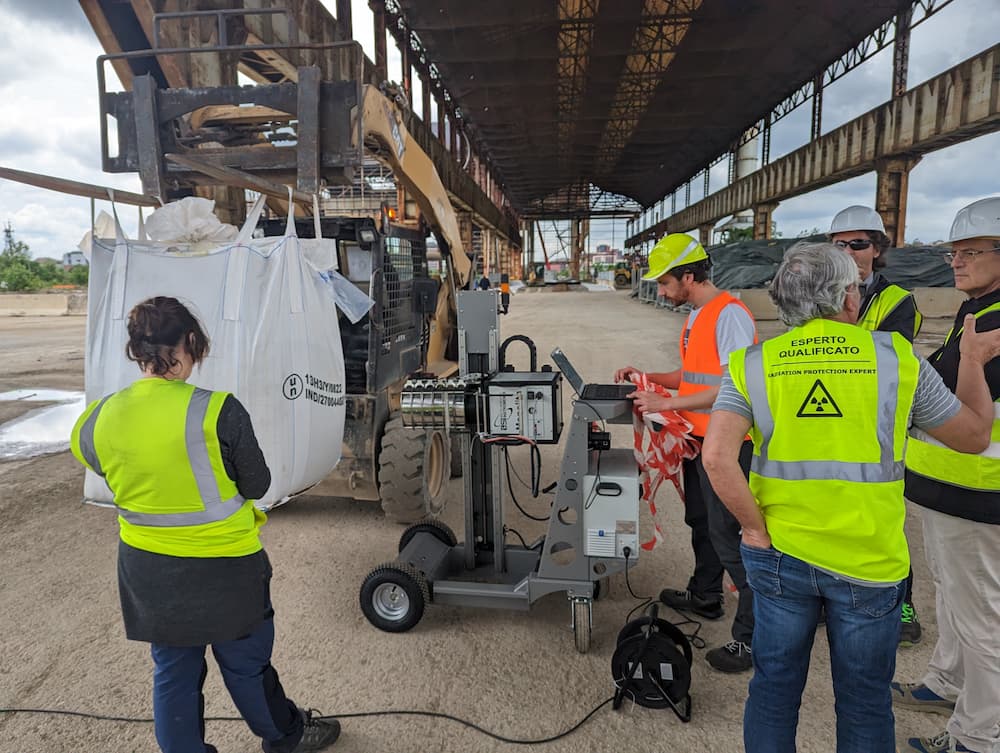

Quando affidarsi a un esperto di radioprotezione
La scelta del portale radiometrico più adatto alle proprie esigenze, la sua corretta installazione e la gestione delle attività di manutenzione richiedono competenze specialistiche che non sempre sono disponibili all’interno delle aziende.
Un Esperto di radioprotezione (figura prevista dal D.Lgs. 101/2020) è in grado di:
- Valutare le specifiche esigenze del sito e indicare il tipo di portale più appropriato.
- Definire le soglie di allarme in funzione del valore di rateo di dose del fondo ambientale locale e del tipo di materiale controllato.
- Predisporre e aggiornare le procedure operative per la gestione degli allarmi.
- Supervisionare le attività di manutenzione e garantire la conformità normativa.
- Redigere la documentazione richiesta dalla normativa.
Atlas Services, attiva nel settore della radioprotezione industriale dal 2007, supporta aziende e istituzioni nella gestione sicura di impianti che utilizzano radiazioni ionizzanti, inclusa l’assistenza tecnica per sistemi di rilevazione e monitoraggio radiometrico.
